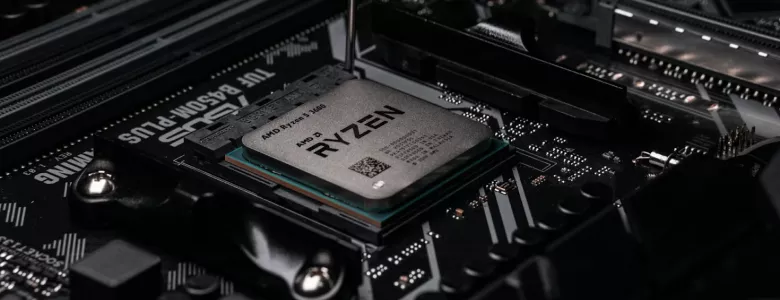

Процессор и материнская плата – два базовых компонента любого ПК. Причем если без видеокарты в современном компьютере можно обойтись (практически во всех чипах есть «встройка»), то без процессора и матплаты – никак. Причем это взаимосвязанные комплектующие, именно от материнской платы будет зависеть качество питания процессора и ряд других важных рабочих параметров. Поэтому даже при кажущейся совместимости процессора и материнской платы по сокету, в реальности они совместимы не всегда.
Ниже мы рассмотрим особенности как сокетов, так и чипсетов современных материнских плат и ряд других важных нюансов, от которых зависит совместимость между процессором и материнской платой. Это позволит самостоятельно подбирать основу для настольного ПК, в котором материнская плата не станет ограничителем для производительности процессора.
Основы совместимости
Основой совместимости любых материнских плат и процессоров является сокет. Это разъем, предназначенный для подключения процессора, и он крайне специфичен, то есть подходит только для определенных процессоров. Причем Intel и AMD используют оригинальные сокеты, конструкция которых абсолютно несовместима. Установить процессор в несовместимый сокет не выйдет. Хотя у некоторых, особо сильных пользователей, может и получится, но при этом сокет, и процессор выйдут из строя.
Философия создания новых сокетов у Intel и AMD различается, «синие» достаточно часто выпускают новые сокеты, обычно каждые 2-3 поколения, у «красных» один сокет совместим с 4-5 поколениями процессоров.
У AMD актуальны сокеты AM4 и AM5. Цикл AM4 уже завершен, новых процессоров для него не будет, но он пока сохраняет актуальность из-за большого количества чипов прошлых поколений на рынке. Новый AM5 был презентован относительно недавно, ожидается, что он обеспечит поддержку всех новых процессоров AMD на протяжение следующих 5 лет.
У Intel сейчас один актуальный сокет – LGA1700. Он предлагает поддержку всех процессоров начиная с 12-го поколения, в том числе и актуального 14-го. Но следующие процессоры, 15-го поколения совместимы с ним не будут, для них проектируется новый разъем. Это связано с тем, что LGA1700 является гибридным, то есть предлагает поддержку как DDR4, так и DDR5 памяти, в 15-м поколении устаревший стандарт памяти поддерживаться не будет.
Особенности чипсетов
Второй по важности компонент материнской платы, напрямую влияющий на совместимость – чипсет. Это микрочип, координирующий работу остальных комплектующих. Чем «круче» чипсет – тем шире возможности, которые получит владелец материнской платы.
Чипсеты Intel различаются по буквенным индексам:
- H. Это самый младший чипсет с серьезными ограничениями.
- B. Чипсет среднего класса, в целом функционал аналогичен более продвинутым, но разгон процессора будет заблокирован.
- Z. Это старший чипсет, который предлагает максимум возможностей и полную свободу разгона K-процессоров.
AMD также использует буквенную маркировку для разграничения чипсетов по сегментам:
- A. Базовый чипсет с ограничениями, отсутствием возможности разгона.
- B. «Стандартный» чипсет AMD, который поддерживает разгон и большую часть современных функций.
- X. Топовый чипсет с расширенным функционалом, например, большим количеством линий PCI-E и продвинутыми возможностями разгона.
Нужно отметить, что внутри одного класса чипсетов могут встречаться разные модели, что определяется цифровым индексом, но разница между ними обычно невелика и состоит в небольшом дополнительном функционале, который обычному пользователю будет неинтересен и скорее всего бесполезен.
Совместимость системы питания
От мощности подсистемы питания зависит качество питания процессора, ведь топовые современные чипы могут при высоких нагрузках потреблять сотни ватт энергии. Поэтому даже при наличии номинальной совместимости по сокету, нет смысла устанавливать топовый процессор в бюджетную материнскую плату. Это в лучшем случае приведет к постоянному перегреву системы питания, а значит автоматическому сбросу частот процессора и падению его производительности. В худшем случае результатом станет выход материнской платы из строя в результате перегрева и короткого замыкания прогруженных фаз.
Именно количеством фаз, как правило, определяется мощность системы питания процессора. Хотя есть и другие нюансы, в общем это правильное утверждение. В зависимости от количества фаз совместимость материнских плат и процессоров выглядит так:
- 10 фаз и более. Используется в топовых платах, подойдет для установки любого процессора и его разгона.
- 6-8 фаз. Средний уровень, будет достаточен для разогнанных Core i5 или Core i7 без оверклокинга.
- 5 фаз и меньше. Подойдут для Core i3 и i5 без дополнительного разгона.
Нужно отметить, что производители материнских плат обычно подбирают гармоничное сочетание чипсета и качества питания. Поэтому вы вряд ли найдете платы на топовых чипсетах с недостаточной системой питания. Но «дисбаланс» встречается в бюджетных материнских платах, когда используется достаточно мощная подсистема питания. Такие продукты рассчитаны на использование мощных процессоров уровня Core i7 или даже i9 без разгона, так как оверклокинг нужен далеко не всем.
Форм-фактор
Грубо говоря, это размер материнской платы. Напрямую на совместимость с процессором не влияет, от него зависит совместимость с корпусами определенного размера. Также от форм-фактора зависит количество дополнительных слотов и разъемов, которые можно вместить на поверхности материнской платы. Самые крупные и «продвинутые» выпускаются в формате XL-ATX, самые маленькие – Mini-ITX.
Шина PCI-E
PCI-E – это основная шина, по которой происходит обмен данными между процессором и другим компонентами ПК, например, видеокартой. Также он используется для подключения современных скоростных SSD-накопителей.
Сейчас актуальны 4 и 5 версии шины PCI-E. Причем нужно отметить, что они взаимозаменяемы, то есть может возникнуть ситуация, когда процессор поддерживает PCI-E пятой версии, а материнская плата – только четвертой. Такой компьютер будет работать, но с использованием PCI-E 4.0, что снизит скорость обмена данными. Это особенно актуально при использовании видеокарт начального или среднего уровня, в которых используется шина PCI-E х8, то есть вдвое меньше чем полноформатная x16.
Сейчас проблем у таких пользователей не будет, так как все видеокарты работают на PCI-E 4.0, но вскоре появятся новые поколения, оснащенные пятой версией шины. При этом прогнозируется появление карт начального уровня с шиной х4. Ее будет достаточно для PCI-E 5.0, но скорость обмена сильно упадет в ПК с четвертой версией шины.
Количество слотов для видеокарт особенно важно тем, кто планирует использовать несколько видеоускорителей. Также необходимо учесть количество слотов для скоростных SSD, в современных платах обычно устанавливается 1-2 слота, но существуют модели и с более широкой поддержкой таких дисков.
Поддержка жестких дисков
Интерфейс SATA3 поддерживают любые современные платы и проблем с совместимостью не бывает независимо от использования жестких дисков или SSD с ним. Но в ситуации, когда нужно подключить скоростной накопитель с интерфейсом PCI-E могут возникнуть сложности.
Такие накопители производятся в формате М2, а скорость напрямую зависит от количества линий и поколения шины. Для обмена данными может выделяться 2 или 4 линии, а версия шины может использоваться от 3-й до 5-й.
При этом можно установить M2 диск с 4-мя линиями PCI-E 5.0 в слот поддерживающий только 2 линии PCI-E 3.0 и он даже будет работать. Но его производительность упадет радикально, с теоретических 16 Гбайт\с до всего лишь 2 Гбайт\с.
Поддержка модулей памяти
В этом случае основным вопросом совместимости является поколение оперативной памяти, которое поддерживают материнская плата и процессор. Сейчас актуальны DDR4 и DDR5, а распределение совместимости выглядит так:
- Материнские платы с сокетом AM4. Поддерживают исключительно ОЗУ DDR4.
- Платы с сокетом AM5. Работают только с DDR5.
- Материнские платы с сокетом LGA1700. Могут поддерживать как DDR4, так и DDR5, совместимость зависит от того, какие разъемы использовал производитель.
При выборе материнской платы для процессоров Intel важно учитывать, что ОЗУ DDR4 и DDR5 несовместимы и на одной плате их использовать не выйдет.
Итоги
Выбор связки процессор+материнская плата – это основа построения собственного ПК, именно от нее будет зависеть наличие разнообразных дополнительных возможностей, в том числе достаточно важных, таких как разгон или поддержка новейшей шины PCI-E 5.0 и памяти DDR5.
В целом учесть совместимость материнской платы и процессора не сложно. Достаточно открыть страницу поддержки на сайте производителя и изучить список поддерживаемых процессоров, модулей ОЗУ и если вашего процессора в нем нет – выбрать другую модель. При этом учитывайте характеристики разных чипсетов и наличие разъемов для скоростных SSD-дисков формата М2.
