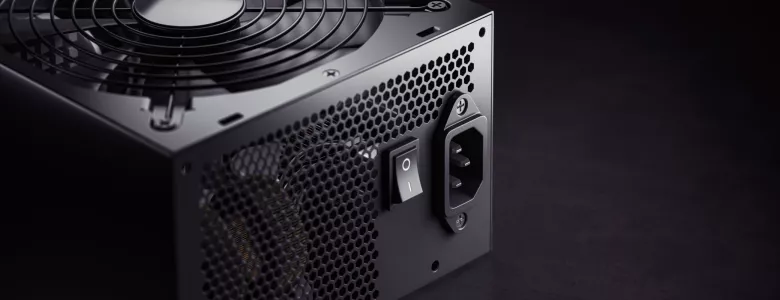

Как выбрать блок питания для ПК

Блок питания – один из важных компонентов любого компьютера. Хотя он не влияет на производительность в играх или рабочих приложениях, но без адекватного энергопитания ни процессоры, ни видеокарты правильно работать не смогут. Причем неправильный выбор БП может привести не только к нестабильности системного блока, но и к ряду серьезных проблем, например, коротким замыканиям, способным угробить не только сам блок питания, но и материнскую плату и другие подключенные к нему комплектующие.

В этой статье мы разберем, как выбрать подходящий блок питания для сборок разного уровня, который станет надежным поставщиком энергии для комплектующих, без лишних переплат за ненужные обычному пользователю «фишки».

Форм-фактор

Существует несколько форм-факторов БП для компьютеров, которые отличаются размерами и формой корпуса, точками креплений. Чаще всего встречаются такие:

• ATX. Это самые распространенные блоки питания, занимающие подавляющую часть рынка, по сути, стандартные решения. Отличаются шириной 15 см и высотой 8,6 см. Нужно учитывать, что длина не регламентируется и может существенно различаться (от 14 до 22 см, иногда больше). Этот параметр нужно учитывать при подборе, так как в компактный корпус длинный блок питания может не поместиться.
• SFX. Это компактные БП, рассчитанные на использование в корпусах небольших компьютеров. В большинстве случаев мощность таких БП не превышает 500-600 Вт, но при желании можно найти и более мощные модели.
• TFX. Еще один вариант блока питания для компактной сборки, отличаются вытянутой формой, и небольшой высотой.

Существуют и другие форматы БП, но в обычных компьютерах они не используются и предназначены для фирменных рабочих ПК или серверов.

Мощность

Это основной параметр для любого блока питания, именно по нему устройство подбирается в первую очередь. От мощности зависит, какую нагрузку сможет запитать БП. Выбирать нужно исходя из суммарной мощности остальных компьютерных комплектующих, с достаточно большим запасом, не менее 20-30%.

Запас по мощности нужен для нескольких ситуаций. Во-первых, не всегда удается правильно рассчитать требуемую мощность, наличие запаса гарантирует, что БП справится с питанием всех комплектующих системного блока. Во-вторых, современные видеокарты и процессоры характеризуются высокими «пиковыми» нагрузками, которые длятся миллисекунды и существенно превышают их обычный уровень потребления. Если БП не сможет обеспечить достаточное питание в такие моменты, возможно зависание компьютера или существенное снижение общей производительности.

К тому же запас мощности нужен на перспективу, ведь со временем любое компьютерное «железо» устаревает, и владелец ПК захочет сделать апгрейд, например, установив более мощную видеокарту, для питания которой потребуется больше энергии. Но и переплачивать за избыточные ватты тоже нет смысла, запас в 20-30% - это «золотая середина», его хватит для всех вышеописанных целей.

Разберем несколько примеров сборок и мощности блока питания, которого будет достаточно для них:

• Компьютер для офиса или нетребовательных домашних задач. В таких ПК обычно используются 4-6 ядерные процессоры (требуют примерно 65 Вт) и видеокарты начального уровня (80-100 Вт). Для материнской платы и кулера потребуется 25-40 Вт, еще примерно столько же на остальные компоненты (жесткий диск, корпусные вентиляторы). Максимальное потребление такой сборки составит 200-250 Вт, для нее будет достаточно БП мощностью 300-400 Вт.
• Недорогой игровой ПК. Такая сборка включает в себя 6-8 ядерный игровой процессор (требует около 100 Вт), среднепроизводительную видеокарту (примерно 200 Вт), материнскую плату с кулером и несколько корпусных вентиляторов с подсветкой (30-60 Вт), остальные компоненты потребуют до 70 Вт. Такая конфигурация будет потреблять под нагрузкой 350-450 Вт, то есть для стабильного питания потребуется БП мощностью в 500-600 Вт.
• Топовый игровой/рабочий компьютер. Такие системы оснащаются мощным процессором с 12 и более ядрами (потребление от 120 Вт и более), топовыми видеокартами, способными под нагрузкой «взять» до 600 Вт. Также дополнительной энергии потребует СЖО (вместе с материнской платой примерно 60 Вт), а остальные компоненты – до 150-200 Вт. Под нагрузкой этот ПК может потребовать до 1 кВт энергии, а значит потребуется блок питания от 1,2 кВт.

Эти сборки нужно рассматривать только как ориентир, мощность, которая нужна для конкретной системы может существенно различаться. Для точного подбора блока питания по мощности хорошим помощником станут онлайн-калькуляторы, которые позволят точно рассчитать нужную мощность.

Большой выбор готовых игровых сборок MAN-MADE

Мы предлагаем высокопроизводительные
игровые компьютеры, которые удовлетворяют запросам
даже самых требовательных геймеров

Перейти в каталог

Сертификат 80 Plus

Этот сертификат присваивается блоку питания, который способен гарантированно «выдавать» не менее 80% от своей базовой мощности. То есть его КПД составляет 80% и более. Сертификат был введен американской фирмой Ecos Consalting, которая оказывает услуги проверки качества БП разных производителей.

Нужно отметить, что сертификат 80 Plus является базовым, помимо него есть еще 5 градаций КПД блоков питания:

• 80 Plus Bronze. БП с таким сертификатом гарантируют КПД от 82%.
• 80 Plus Silver. У таких БП КПД составляет от 85%.
• 80 Plus Gold. Эффективность преобразования энергии не менее 87%.
• 80 Plus Platinum. Обеспечивают эффективность от 89%.
• 80 Plus Titanium. Самые эффективные модели, их КПД не опускается ниже 90%.

Чем выше уровень сертификата, тем меньше энергии блок расходует «впустую», то есть меньше греется и меньше потребляет при сравнимых нагрузках. Например, блок питания мощностью 800 Вт с сертификатом Bronze будет «брать» из сети 975 Вт переменного тока, чтобы выдать 800 Вт постоянного для питания комплектующих, а 175 Вт превратятся в тепло, которое нужно будет дополнительно отвести за счет работы системы охлаждения. БП такой же мощности с сертификатом Platinum будет потреблять от сети 889 Вт, то есть нагрев будет почти вдвое ниже.

Чем выше уровень сертификата БП, тем лучшие и более надежные комплектующие используются производителем, а сертификат, своеобразная гарантия качества. Но для обычного пользователя гнаться за самым топовым «титановым» сертификатом смысла нет, так как цена такого БП может быть сравнима со стоимостью производительного процессора или видеокарты. В большинстве случаев достаточно БП с сертификатом Gold или Bronze. Но если финансы позволяют, то есть смысл выбирать самый эффективный блок питания из доступных.

Разъемы

Любой блок питания комплектуется стандартизированными разъемами для подключения остальных комплектующих компьютера. К основным относятся:

• Материнская плата. Для ее питания предусмотрен разъем на 24-pin. Он может быть цельным (для современных материнских плат) или в формате 20+4-pin. Последний предназначен для сохранения совместимости с «материнками» прошлых поколений, в которых использовался 20-pin разъем, сейчас их не производят.
• Процессор. Он подключается к БП не напрямую, нужная мощность передается по разъему на материнской плате. Стандартным считается 4-pin коннектор, для особо мощных процессоров предусматривается 8-pin. В большинстве современных БП используется коннектор формата 4+4-pin, что обеспечивает совместимость с любым разъемом.
• Видеокарта. Часть питания видеокарта получает через разъем PCI-E (до 75 Вт), остальное передается по 6- или 8-pin (альтернатива - 6+2) коннекторам. Самые мощные модели комплектуются двумя или даже тремя 8-pin разъемами. Соответствующее количество должно быть и в блоке питания. В новом поколении карт от Nvidia также встречается разъем на 16-pin (12VHPWR). Если планируется использовать такую карту, лучше выбрать БП с таким разъемом. Можно, конечно, использовать переходники, но они достаточно «капризны» и отличаются высоким риском повреждения.

Также к стандартным разъемам относятся SATA, предназначенные для питания стандартных жестких дисков и ССД (M.2 модели питаются от материнской платы). В большинстве блоков питания присутствуют и разъемы Molex. Раньше их использовали для подключения дисководов и других периферических устройств, сейчас они могут пригодиться для запитки дополнительных корпусных кулеров или RGB-лент.

Кабели

Для надежного подключения всех компонентов компьютера важно не только наличие нужных разъемов, но и качественных кабелей. В первую очередь нужно обращать внимание на длину кабелей, особенно предназначенных для подключения материнской платы и процессора. Желательно, чтобы они были не менее 50-60 см, это позволит без проблем проложить их даже в самом просторном корпусе.

Также учитывайте, что в любом случае останутся «лишние» кабели, которые будут мешать правильной вентиляции корпусного пространства, могут испортить эстетику сборки. Чтобы исключить такую проблему, стоит выбирать модульные или полумодульные БП. В модульных моделях все кабеля отстегиваются, и пользователь может оставить только нужные. В полумодульных решениях кабели для материнской платы и процессора интегрированы в БП, остальные также отсоединяются, они не менее удобны, а стоят немного дешевле.

Также полезным будет наличие оплетки, она не только защитит кабели от повреждения, но и обеспечит дополнительную эстетику сборке. Ведь можно найти БП с белой или цветной оплеткой, которая будет гармонировать с внешним видом остальных комплектующих и корпуса.

Система охлаждения

Любой блок питания, даже с сертификатом 80 Plus Titanium греется под нагрузкой. Ведь даже самые лучшие преобразователи энергии не могут обеспечить КПД в 100%, поэтому часть энергии трансформируется в тепло и его нужно своевременно отводить. Система охлаждения блока питания бывает:

• Активной. Установленный в БП вентилятор работает постоянно, меняя скорость в зависимости от нагрузки. Используется в недорогих БП с не слишком высокой эффективностью, отличается повышенной шумностью и быстрым износом кулера.
• Полупассивной. Вентилятор активируется только при возрастании нагрузки выше заданного производителем уровня (обычно 40-50%). Такое решение обеспечивает уменьшение шумности и сохраняет ресурс подшипника кулера.
• Пассивной. Такие решения используются в самых эффективных блоках питания (как правило, небольшой мощности). Для отведения тепла имеется только радиатор и БП работает полностью бесшумно при любых нагрузках.

При выборе активного или полупассивного БП учитывайте и диаметр вентилятора. Чем он больше – тем выше будет эффективность охлаждения, соответственно, вентилятор будет вращаться медленнее и создавать меньше шума.

Оптимальными считаются блоки питания со 120 или 140 мм «вертушками», которые при максимальных нагрузках издают шум в пределах 30 дБ. Звук такой громкости будет практически не слышен на фоне работы кулеров процессора и видеокарты. Более громкие модели могут создать дискомфорт при использовании в корпусе без дополнительной звукоизоляции.

Чек-лист по выбору блока питания

Подытожить наш материал можно коротким чек-листом, используя который вы сможете быстро выбрать подходящий блок питания:

1. Выбираем форм-фактор, в зависимости от корпуса (стандартный – ATX).
2. Выбираем мощность. Учитываем максимальное потребление всех комплектующих + 20-30% запаса.
3. Ищем модель с сертификатом 80 Plus. Можно сэкономить и купить БП без сертификата, при условии хороших отзывов и известности бренда. Но в этом случае запас нужно сделать в 40-60%.
4. Проверяем наличие всех нужных разъемов, длину кабелей, наличие оплетки. Модульный или полумодульный БП существенно упростит кабель-менеджмент.
5. Если собирается максимально тихая сборка, стоит выбирать пассивные блоки питания или полупассивные с вентилятором на 140 мм.

В случае, когда самостоятельно подсчитать потребление системного блока сложно, можно воспользоваться готовыми онлайн-калькуляторами. Или купить готовую сборку из нашего каталога, для которой блок питания подбирают опытные специалисты.
